雙線繞制的貼片電感器與單線繞制的貼片電感器，在參數與性能上有很大的差別。谷景電子使用兩款參數相同但繞線不同的貼片電感器GCD129 47uH作為對比，分析兩款電感在參數上的不同：
1.貼片電感器電阻值
谷景電子已經提前對兩款貼片功率電感進行過測試，其中，單線繞制的貼片功率電感電阻值為：90mΩ
雙線繞制的貼片功率電感器電阻值為：50mΩ
對比兩者可以發現，單線繞制的貼片電感DCR（電阻）明顯高于雙線繞制的貼片電感。
通常情況下，貼片功率電感的DCR越小，電感所支持的額定電流也就越大，由此，雙線繞制的貼片功率電感可適用在電流更大的電路之中。
2.貼片電感溫升電流
通過提前測試的數據，單線繞制的貼片功率電感進行溫升電流測試，加載4A電流5分鐘變化率在20%
雙線繞制的貼片功率電感進行溫升電流測試，加載4A電流5分鐘變化率在5%
顯然，雙線繞制的貼片功率電感溫升電流大于單線繞制的產品。
溫升電流作為一個參考數據，轉化為在電路中實際表示則是對電路突變環境的適應。雙線繞制的貼片功率電感可良好面對并處理電路突然高電流的情況。
3.貼片電感做工對比

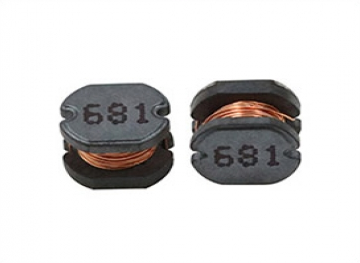

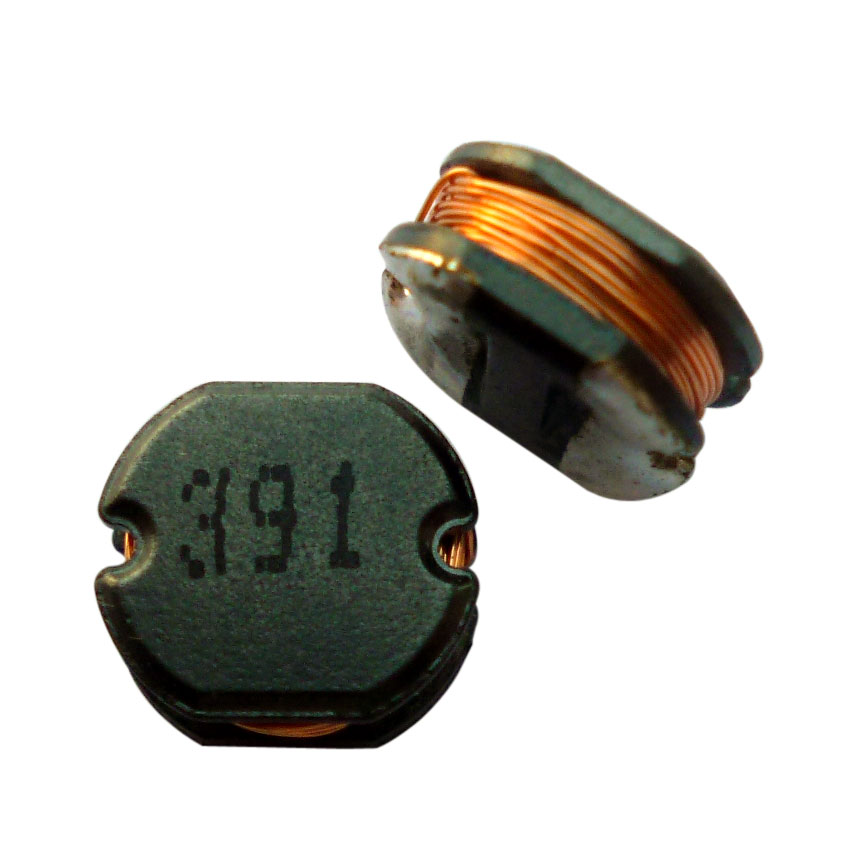

從圖片中并不能完全看出兩款電感繞制工藝如何。

但是，仔細對比，我們能夠發現，雙線繞制的貼片功率電感對比單線繞制的電感，繞線更加平整，做工更加細致。這是由于雙線繞制貼片電感的選材以及獨特的生產工藝所導致，相較于使用單根漆包線且采用全自動生產工藝，雙線貼片功率電感使用兩根同尺寸的漆包線，半自動生產流程，讓雙線繞制的貼片功率電感在外觀上更好。
